鋼管認定工法

ALK-TOP(アルクトップ)工法(当社開発会員)

多種の地盤条件に対応する豊富なラインナップ

 安定した品質と最適な寸法形状を確保するために、先端部品を一体型成型の鋳鋼品としました。ストレート型は貫入性の向上を図るために、打設時の回転力に対して剛性を高めた形状としています。拡底型は、一定ピッチのスパイル状の2枚翼とすることで、地盤の乱れを抑え、安定した支持力の発揮を追及すると同時に、施工時の回転トルクを抑え、施工性の向上を図りました。

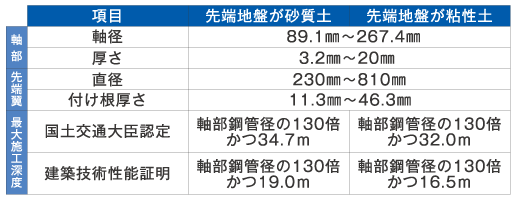

拡底型

拡底型画像輪郭部鋼管の外径に対し、最大で4.5倍の先端翼を用い、先端抵抗力によって支持力を発揮します。
■ 認定番号 TACP-0388・0389
■ GBRC 性能証明 第11-15号

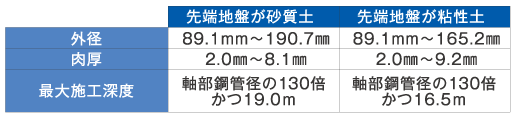

ストレート型

ストレート型画像補強材の周面の摩擦力と先端抵抗力によって支持力を発揮し、摩擦力を期待できる地盤条件で有効です。
■ GBRC 性能証明 第11-16号

安心で確かな技術力・高い支持力性能を発揮

FEM解析
圧縮試験および3次元モデルを用いたFEM解析により、先端部の耐力を確認しております。
鉛直載荷試験
多種の地盤条件にて、鉛直載荷試験を実施し、支持力性能を確認しております。

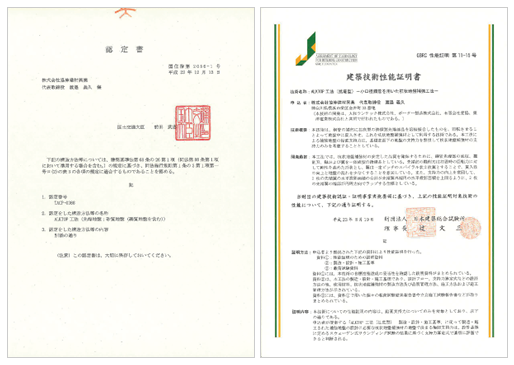

大臣認定・性能証明
拡底型では国土交通大臣認定、建築技術性能証明を取得。
ストレート型は建築技術性能証明を取得しております。

最適な提案で実現する経済設計

豊富なラインナップ
多種の地盤条件にて経済設計を実現するため、先端部はストレート型と拡底型を用意しました。軸部鋼管は89.1mm~267.4mmの8種類、拡底型の先端翼は軸部鋼管外径の約2.0~4.5倍を揃えております。
経済的な地盤調査
地盤調査は、スウェーデン式サウンディング試験を実施し、深度方向はもちろん平面な地盤状況を把握します。既存資料や土地ロケーションと合わせて、地盤補強の検討を行います。土質の判断が困難な場合には、サンプリングや他の調査方法を兼用することもあります。
経済的な設計提案
地盤条件によって、計画建物に最適な補強材の仕様を決定し、安全で経済的な地盤補強を提案します。
